産業用PC｜AI・エッジ向けPC

EVS-3000/3000Fシリーズ
（Bartlett Lake-S/Raptor Lake-S Refresh/Raptor Lake-S/Alder Lake-S Coreシリーズ CPU搭載）

主な特徴
使用事例
製品仕様

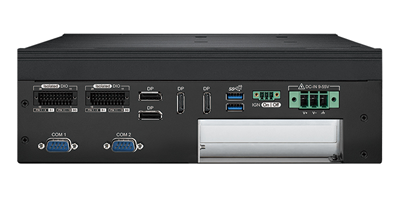

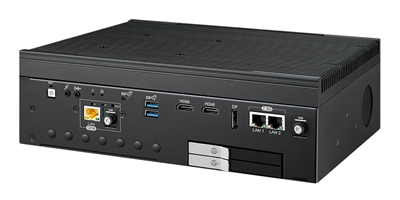

製品仕様 EVS-3100（ファンレス）
EVS-3100F（ファン付）		 EVS-3200（ファンレス）

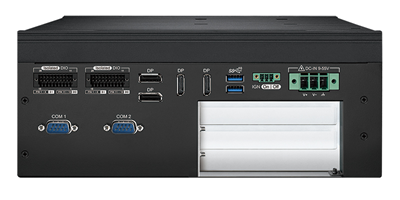

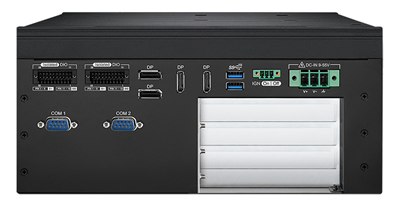

EVS-3200F（ファン付）		 EVS-3300（ファンレス）

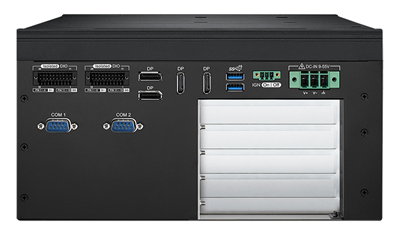

EVS-3300F（ファン付）		 EVS-3400（ファンレス）
EVS-3400F（ファン付）
CPU（LGA1700）
  • Intel Core 200Sシリーズ プロセッサー, 最大24コア, 45W（シリーズ2, Bartlett Lake-S）
  • Intel Core i9/i7/i5/i3 プロセッサー, 最大24コア, 65W/35W（第14世代 Raptor Lake-S Refresh）
  • Intel Core i9/i7/i5/i3 プロセッサー, 最大24コア, 65W/35W（第13世代 Raptor Lake-S）
  • Intel Core i9/i7/i5/i3 プロセッサー, 最大16コア, 65W/35W（第12世代 Alder Lake-S）
グラフィックス（CPU） Intel UHD グラフィックス 770/730
グラフィックス
（MXMモジュール, オプション）
  • NVIDIA RTX 2000 Ada（60W, EVS-3100/3200/3300/3400）
  • NVIDIA RTX 3500 Ada（115W, EVS-3100F/3200F/3300F/3400F）
  • NVIDIA RTX 5000 Ada（115W, EVS-3100F/3200F/3300F/3400F）
チップセット Intel R680E チップセット
メモリ 2x 262ピン DDR5 5600MHz SO-DIMM, 最大96GB（ECC/Non-ECC対応）
LAN（2.5 GbE、RJ-45） 2
Out-of-Band（RJ-45） Nuvoton NUC980 MCU
リモート電源ON/OFF、リセット、パワーサイクリング（電源OFF→再投入）対応
オーディオ 1x Mic-in、1x Line-out
オーディオコーデック Realtek ALC888
ディスプレイ 2x HDMI 2.1, 最大解像度：4096 x 2304@60Hz
1x DisplayPort, 最大解像度：3840 x 2160@60Hz
4x DisplayPort, 最大解像度：7680 x 4320@60Hz（MXMモジュール, オプション）
ストレージ 2x 2.5" SATA HDD/SSD リムーバブルベイ
1x M.2 Key M 2280 NVMe（PCIe x4）		 2x 2.5" SATA HDD/SSD リムーバブルベイ
1x M.2 Key M 2280 NVMe（PCIe x4）
2x M.2 Key M 2242 NVMe（PCIe x4）リムーバブルベイ
拡張（PCIe） 1x PCIe x8 Gen4 1x PCIe x8 Gen4
1x PCIe x4 Gen4		 1x PCIe x8 Gen4
2x PCIe x4 Gen4		 1x PCIe x8 Gen4
3x PCIe x4 Gen4
拡張（M.2） 2x M.2 Key B 2280/3042/3052（PCIe x2/USB3/SATA）
1x M.2 Key E 2230（PCIe x2/USB2）
COM（D-sub 9ピン） 2x RS-232/422/485
USB 4x USB3.2 Gen2 Type-A（10 Gbps）
1x USB3.2 Gen2 Type-C（20 Gbps）
DI/O（絶縁式） 16x DI、16x DO
SIMカード 1x 外部SIMカードスロット
対応OS
  • Windows 11
  • Windows 10
  • Linux
入力電圧 9V～55V DC入力
電源コネクタ 3ピン ターミナルブロック
電源管理 16モード ソフトウェア車両用パワーイグニッション機能搭載
リモートスイッチ リモートスイッチ用 3ピン ターミナルブロック
動作温度
  • 35W TDP CPU : -25°C～55°C
  • 65W TDP CPU : -25°C～45°C
保存温度 -40°C～85°C
湿度 5%～95%（結露無し）
耐振動 IEC 60068-2-27
50G @ wallmount, Half-sine, 11ms（SSD搭載時）
耐衝撃 IEC 60068-2-64 5Grms, 5Hz to 500Hz, 3 Axis（SSD搭載時）
規格/認証 CE、FCC Class A、ICES、EN50155、EN50121-3-2
外形寸法
  • 280（W）x 215（D）x 90（H）mm（EVS-3100）
  • 280（W）x 215（D）x 97（H）mm（EVS-3100F）
    		•
  • 280（W）x 215（D）x 114（H）mm（EVS-3200）
  • 280（W）x 215（D）x 121（H）mm（EVS-3200F）
    		•
  • 280（W）x 215（D）x 130（H）mm（EVS-3300）
  • 280（W）x 215（D）x 137（H）mm（EVS-3300F）
    		•
  • 280（W）x 215（D）x 152（H）mm（EVS-3400）
  • 280（W）x 215（D）x 159（H）mm（EVS-3400F）
    		•
    重量
  • 5.0kg（EVS-3100）
  • 5.1kg（EVS-3100F）
    		•
  • 5.6kg（EVS-3200）
  • 5.7kg（EVS-3200F）
    		•
  • 6.2kg（EVS-3300）
  • 6.3kg（EVS-3300F）
    		•
  • 6.8kg（EVS-3400）
  • 6.9kg（EVS-3400F）
    • 固定方式
    • ウォールマウント
    • VESAマウント（オプション）
    • DINレールマウント（オプション）
    • ラックマウント（オプション）
