IoT活用事例 ~スマート水モニタリング~

 台湾の新山浄水場では、ICP DAS社のI/Oモジュールやコントローラが使用されています。
 この浄水場は、台湾北東部の基隆市にあり、その地域で最大の水生産能力を持っています。
 ここで処理される水は主に家庭用のため、飲料水の水質基準を満たすことを要求されます。
 原水の濁度は100NTU(比濁計濁度単位)です。1NTUは、1リットルの水に1mgのシリカが含まれていることを示します。
 最大水出力容量は150,000CMD(1日あたりの立方メートル)です。1CMDは1日あたり1メートルtの水を表します。
 これらの目標を達成するために、自治体はICP DAS社のスマート水監視ソリューションを採用しました。

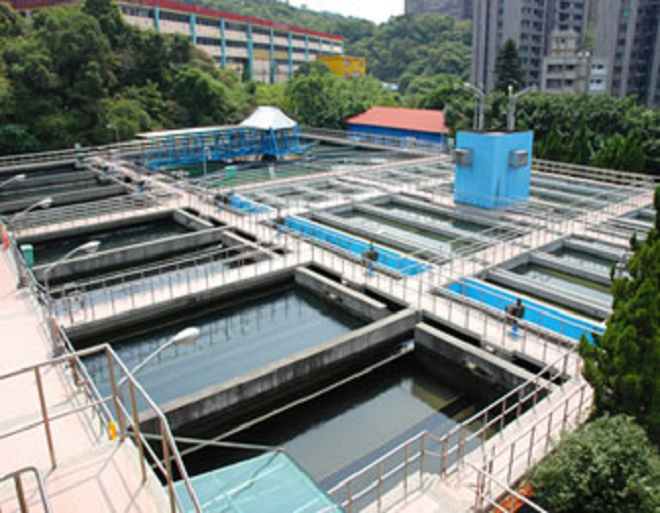

台湾新山浄水場の水処理プラントシステム

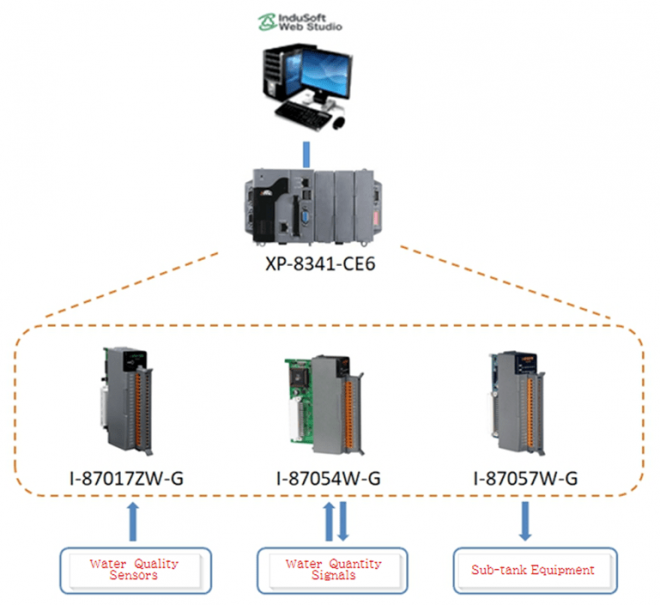

ICP DASスマート水モニタリングソリューション

製品仕様

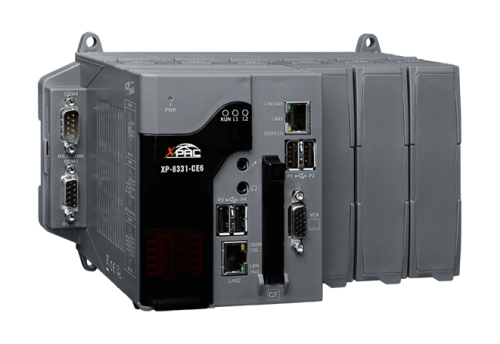

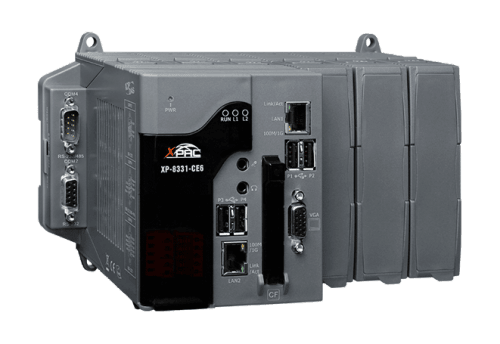

XP-8331-CE6

産業用プログラマブルオートメーションコントローラ(PAC)

用途:水質データの計算、設備機器の制御、異常情報のホストコンピュータへの送信
  • 様々なI/Oモジュールを接続しデータをコントローラ上にて処理。
  • Modbus RTU / TCPプロトコルを介してInduSoft SCADAシステムにデータ送信。
  • InduSoft SCADAソフトウェアを使用してサーバー上にリモート監視システムを構築すると、取得したデータを視覚化して表示できます。

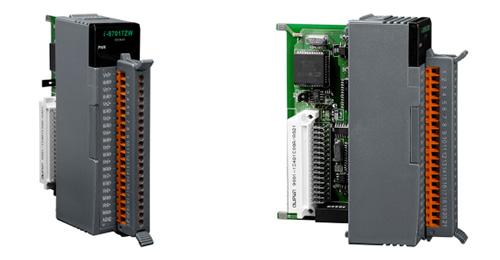

I-87017ZW-G

10-ch差動または20-chシングルエンドアナログ入力モジュール

用途:水質モニタリング
  • I-87017ZW-G アナログ入力モジュールにてモニタリングした水質データを送信 水質センサーで取得した臭気、濁度、総硬度、pH値、亜硝酸性窒素、フッ化物塩等のアナログデータをコントローラに送信します。

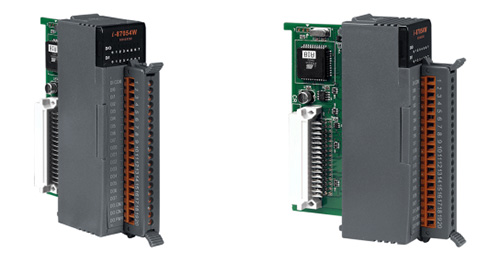

I-87054W-G

8-ch絶縁式デジタル入力 & 8-ch絶縁式デジタル出力モジュール

用途:水量モニタリング
  • I-87054W-G デジタル入出力モジュールにてバルブスイッチのコントロール バルブスイッチの開閉の制御、水量のデータをコントローラに送信します。

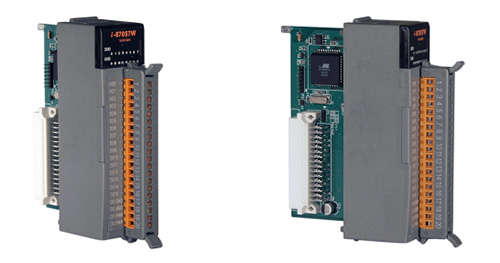

I-87057W-G

16-ch絶縁式デジタル出力モジュール

用途:サブタンク設備の管理
  • I-87057W-G デジタル出力モジュールにて複数のサブタンク設備を制御、水中の浮遊粒子の凝集プロセスにて使用する複数のタンクを制御します。

ICPDAS社について

 ICP DASは、100か国以上にグローバルに存在し、リモート入出力コントローラー、入出力モジュール、入出力データ取得ボード、プログラマブルオートメーションコントローラー(PAC)、産業用通信モジュールに至るまで、幅広い製品の開発に継続的に取り組んでいます。
 Web関連製品、モーションコントロールシステム、SCADA / HMIソフトウェアから、エネルギー管理に不可欠なアプリケーション向けの自動化ソリューション、モーションオートメーション、スマートファクトリー、インテリジェントビルディング、スマートシティなど様々な分野で製品をご提案出来ます。
