産業用PC

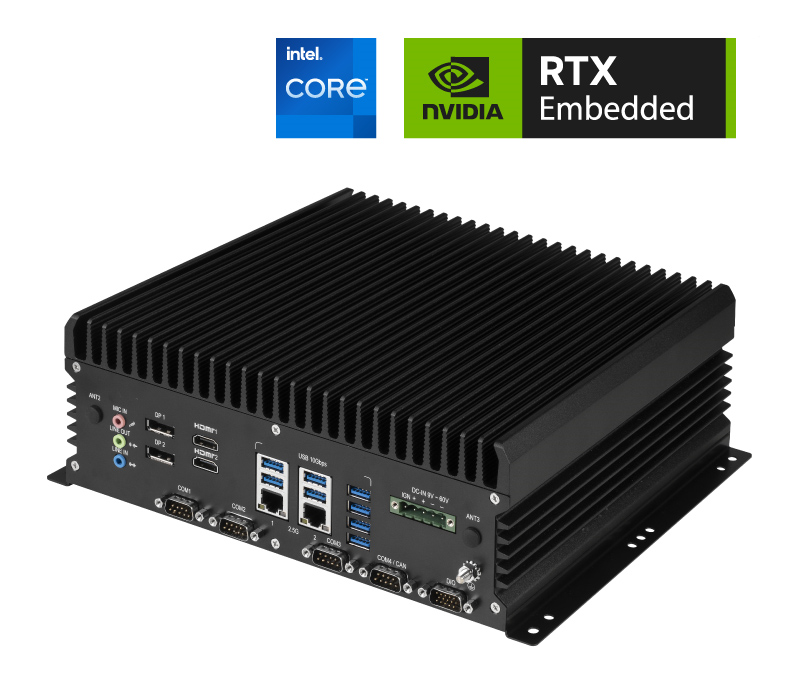

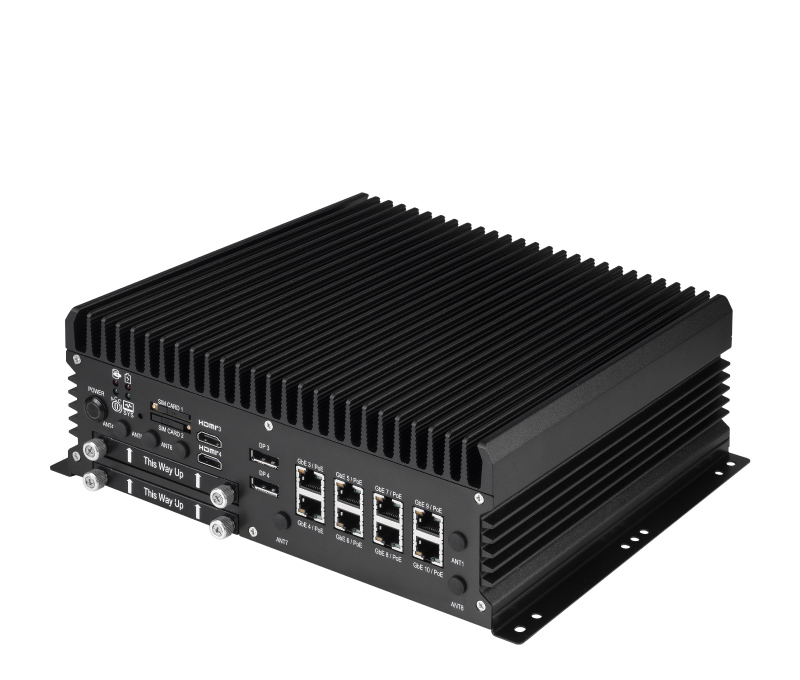

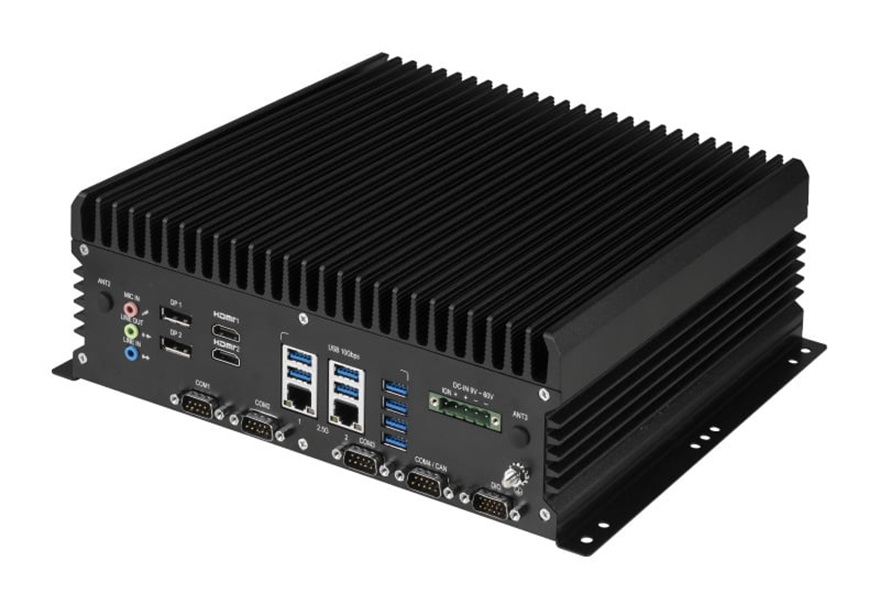

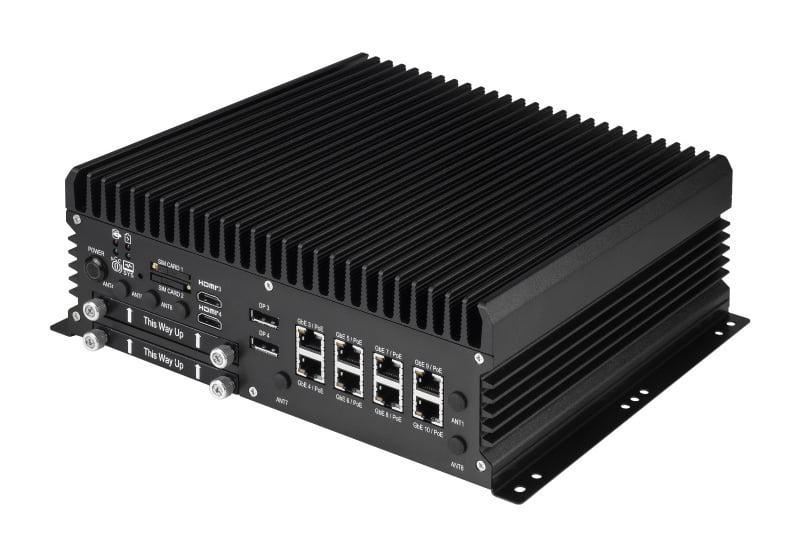

ABOX-5220（車載・鉄道・AI用 Raptor Lake-S Refresh CPU搭載 NVIDIA製GPUモジュール搭載可能）
主な特徴
- 第14世代 Intel Core シリーズ Raptor Lake-S Refresh デスクトップCPU搭載
- NVIDIA/Intel製グラフィックスカード搭載可（MXMモジュール、オプション）
- A/Dコンバータ機能搭載
- バッテリーキット搭載可（オプション）
製品仕様
| 製品仕様 | ABOX-5220 |
|---|---|
| CPU | 第14世代 Intel Raptor Lake-S Refresh シリーズ（LGA 1700, 35W～106W TDP）
|
| チップセット | Intel R680E チップセット |
| メモリ | 2x 262ピン DDR5 4800MHz SO-DIMM, 最大64GB |
| LAN (RJ-45) | 2x Intel I226-IT 2.5 GbE（Wake-on-LAN & PXE対応） 8x Intel I210-AT GbE（Wake-on-LAN & PXE対応） （オプションにて8x Intel I210-AT GbEは、PoE（最大120W）、M12 X-codeコネクタに変更可） |
| オーディオ | 1x Line-in, 1x Line-out, 1x Mic-in |
| グラフィック（CPU） | Intel UHD グラフィックス 700シリーズ |
| グラフィックスカード （MXMモジュール、オプション） |
|
| ディスプレイ |
2x HDMI, 最大解像度：4096 x 2160@60Hz 4x HDMI, 最大解像度：4096 x 2160@60Hz |
| ストレージ |
2x ホットスワップ対応 2.5" SATA HDD/SSDベイ 2x M.2 M Key 2280 （NVMe SSD） 1x M.2 M Key 2280 （NVMe/SATA SSD） |
| 拡張 |
2x フルサイズ Mini PCIe 1x M.2 Key B 3042/3052（USB3.0, 2x SIMスロット対応） 1x M.2 Key E 2230（Wi-Fi対応） |
| COM（D-sub 9ピン） | 4x RS-232/422/485 |
| USB | 8x USB3.2 Gen2（10 Gbps） |
| DI/O | 8x DI（9～60VDC）、4x DO（5VDC, 100mA）、2x ADC（9～60VDC） |
| 対応OS |
|
| 電源モード | AT/ATX |
| 入力電圧 | 9V～60V DC入力 |
| 電源コネクタ | 5ピン ターミナルブロック |
| 電源管理 | 車両用パワーイグニッション機能搭載 |
| 電源保護機能 | 過電流保護、過電圧保護、サージ保護、逆極性保護機能 |
| バッテリーバックアップ（オプション） | 10分間動作可能な内部バッテリーキット搭載可能 動作温度 充電時：0℃～45℃、放電時：-10℃～60℃ |
| 動作温度 | -40℃～70℃（グラフィックスカード非搭載時） ※動作温度は搭載したグラフィックスカードによって異なります。 |
| 保存温度 | -40°C～80°C |
| 湿度 | 10%～90%（結露無し） |
| 耐振動（SSD時） |
IEC60068-2-64 2.5 Grms, 5 - 500 Hz, 1 hr/axis MIL-STD-810G, Method 514.6, Procedure I, Cat.4, Operating |
| 耐衝撃（SSD時） |
MIL-STD-810G, Method 516.6, Procedure I, トラック & セミトレーラー=15G（11ms） |
| 規格/認証 | CE、FCC Class A、Eマーク、EN50155、EN45545-2 R25 |
| 外形寸法 | 260（W）x 250（D）x 98（H）mm |
| 重量 | 8.5kg |
| 固定方式 | ウォールマウント |
